Moteur V-Twin Harley-Davidson Revolution Max

La technique du bicylindre de Milwaukee décortiquée

1.252 cm3, 105 x 72 mm, 13:1, 150 ch, 128 Nm, distribution variable VVT, double allumage...

Au printemps 2021, Harley-Davidson a amorcé sa révolution en se lançant sur le marché du maxi-trail avec sa Pan America 1250. Mais au-delà de la moto, c'est bien de ses entrailles que provient le plus grand changement avec le bien nommé moteur Revolution Max qui la propulse.

V-Twin Harley-Davidson Revolution Max
V-Twin Harley-Davidson Revolution Max

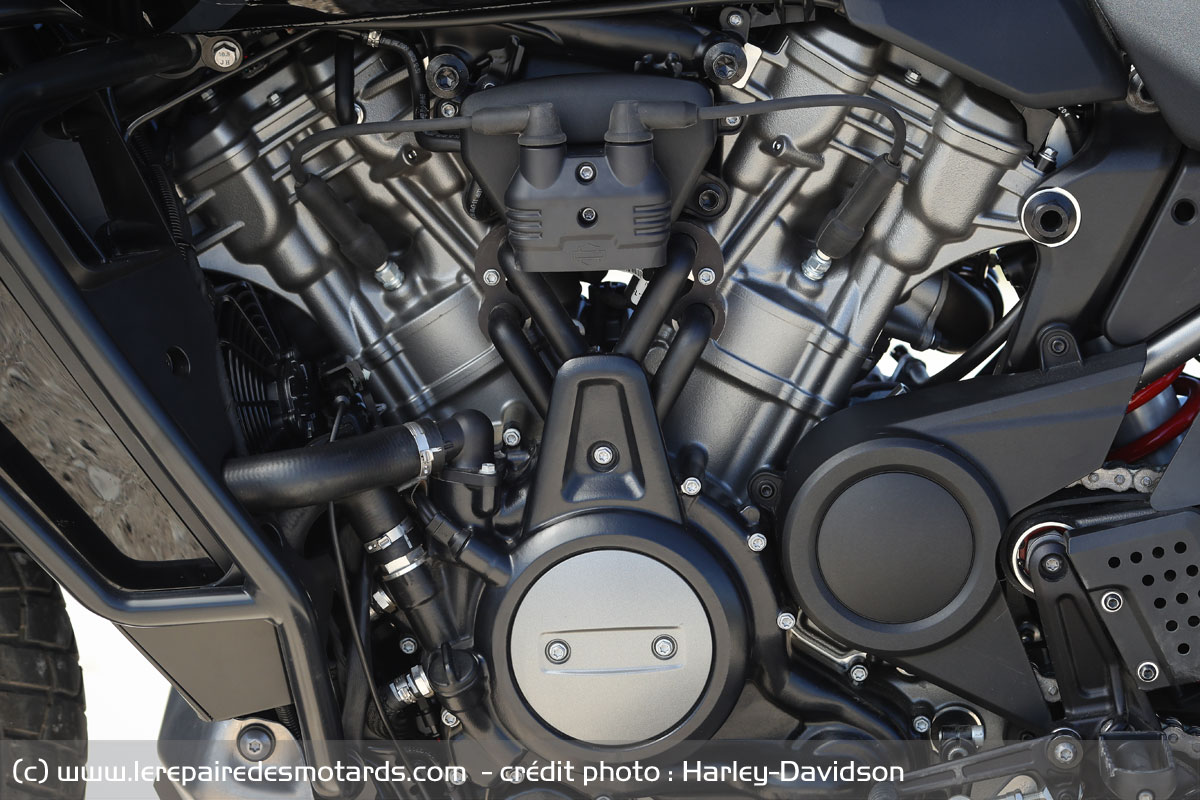

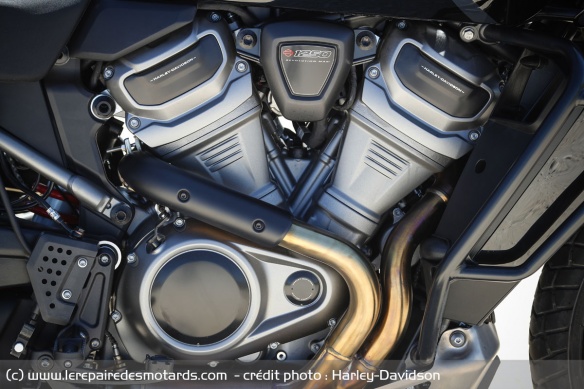

Tout nouveau et ultra-moderne, le bicylindre en V désormais ouvert à 60° et refroidi par liquide ! Et oui… Fort plaisant visuellement côté droit, ses volumes se parent de carters alu et magnésium (embrayage, couvre-culasse et alternateur) pour limiter le poids. Il présage déjà de la Révolution Max (c’est son nom) interne qui le compose.

En effet, le bloc de 1 252 cm3, aux cotes de 105 x 72 mm, développe une technologie dernier cri. Il dispose d’un double allumage, de deux arbres à cames entraînant 4 soupapes par cylindre et d’un système hydraulique d’ajustement du jeu aux soupapes.

Le V-Twin à 60° délivre 150 ch et 128 Nm
Le V-Twin à 60° délivre 150 ch et 128 Nm

Ce haut moteur reçoit même une distribution variable VVT pour optimiser tant le couple à bas régime et la puissance en haut du compte-tours. Suivant un large champ de paramètre, un actuateur modifie alors l'attaque des cames sur le basculeur en faisant pivoter leur arbre. Ce système simple ajuste, sur 40° de rotation du vilebrequin, l’avance ou le retard d'échappement et d'admission indépendamment. Également, les manetons de bielles sont décalés de 30° pour obtenir un calage d’allumage à 90°. Enfin, les pistons sont en alu forgés, à jupe courte et faible friction.

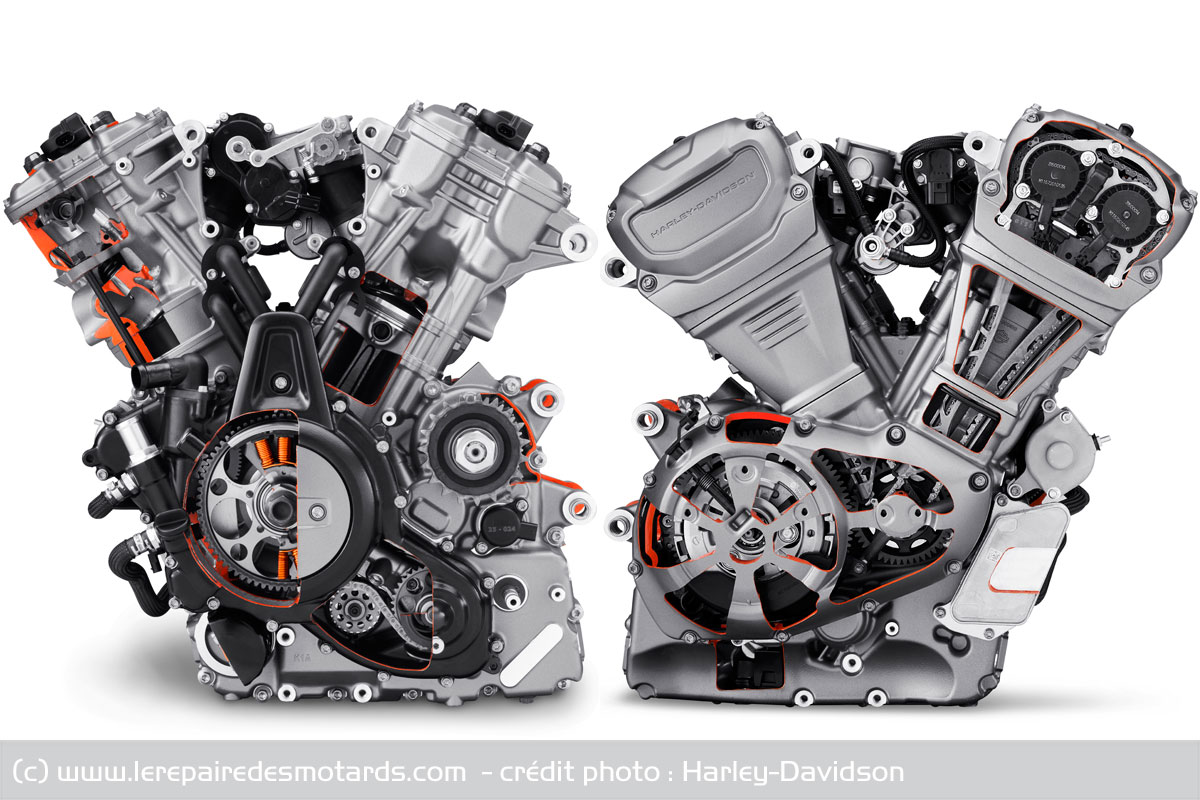

Le bicylindre est doté d'un système de calage variable des soupapes VVT
Le bicylindre est doté d'un système de calage variable des soupapes VVT

Ainsi conçu, le V-twin affiche un taux de compression de 13 :1 et délivre pas moins de 150 ch à 8 750 tours/minutes et 128 Nm à 6 750 tours/minute. Ces valeurs inédites chez le constructeur de Milwaukee permettent de placer la nouvelle génération de motos dans la lutte avec les ténors des nouveaux segments visés, à l'image des Ducati Multistrada V4 et KTM 1290 Super Adventure pour les trails. Sans complexe.

Pour un bon agrément d’usage, deux balanciers d’équilibrage (en plus des masses du vilebrequin) réduisent les vibrations. Le premier, en forme de spirale gère la vibration primaire créée par l’équipage mobile (vilebrequin, embiellage). Le deuxième est un petit balancier situé dans la culasse avant entre les arbres à cames. Également, l’embrayage est assisté et anti-dribble. Point notable, la transmission se fait par chaine, plus efficace en utilisation offroad et bien plus adaptée qu’une courroie…

Le Twin se dote également de deux balanciers d'équilibrage pour réduire les vibrations
Le Twin se dote également de deux balanciers d'équilibrage pour réduire les vibrations

Pour dompter le tout, Harley-Davidson a greffé des puces à transistors par paquets. Le calculateur embarqué permet, via un accélérateur Ride-by-Wire,d'ajuster simultanément puissance et niveau d’assistances.

Dans le cas de la Pan America 1250, cinq modes sont disponibles sur le modèle de base (4 préprogrammés, 1 personnalisé), 7 sur la Spécial (deux modes perso supplémentaires). Route, Sport, Pluie, Off-Road et Off-Road Plus. On peut ainsi déconnecter ABS ou contrôle de traction hors bitume. Ils s’associent également à la gestion de la centrale inertielle (IMU) pour moduler en conséquence frein moteur, freinage combiné (C-ABS) et contrôle de traction amélioré en virage (C-TCS). Sur la Special, les suspensions pilotées sont également ajustées suivant ces profils de conduite.

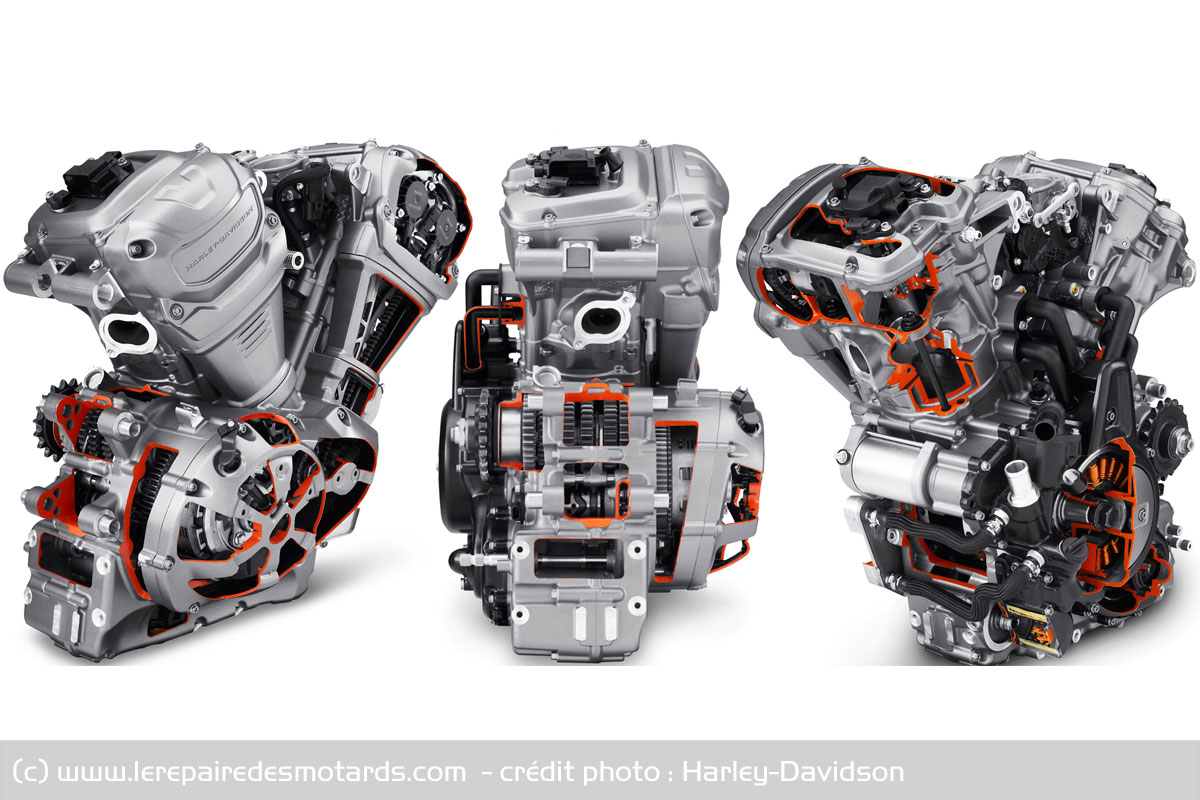

Le Revolution Max est pourvu de carters en aluminium et magnésium
Le Revolution Max est pourvu de carters en aluminium et magnésium

Surfaces métalliques et plastiques sont sans défaut et l’esthétique du twin, largement mis en avant, valorise la machine. Le contraste global de solidité/modernité fonctionne positivement à plein. Mais sur cette mécanique dernier cri, on est surpris d’intervalle d’entretien de seulement 8 000 km.

Caractéristiques techniques du moteur Harley-Davidson Revolution Max

  • Type : bicylindre en V ouvert à 60°, 4 Temps
  • Refroidissement : liquide
  • Allumage : double allumage
  • Distribution : distribution variable VVT, deux arbres à cames en tête, 4 soupapes par cylindre, ajustement hydraulique du jeu aux soupapes
  • Cylindrée : 1.252 cm3
  • Alésage x course : 105 x 72 mm
  • Rapport volumétrique : 13:1
  • Puissance : 150 chevaux à 8.750 tours/minute
  • Couple : 128 Nm à 6.750 tours/minute
  • Alimentation : injection électronique ESPFI, accélérateur ride-by-wire
  • Équilibrage : deux balanciers internes
  • Embrayage : 8 disques en bain d'huile, assisté et antidribble, commande mécanique
  • Boîte de vitesse : Six rapports

Plus d'infos sur la moto
