Un refroidissement variable chez BMW
Le constructeur brevette un système adaptatif pour ajuster le flux d'air
Améliorer l'aérodynamisme lorsque le moteur n'est pas sollicité à plein régime
Améliorer l'aérodynamisme est un aspect critique dans les compétitions moto. Ça l'est également devenu sur les modèles de série où l'on voit pousser de nouveaux appendices chaque année. Mais si l'on pense d'abord à la bulle, au carénage, aux déflecteurs et aux ailerons, BMW Motorrad semble également étudier une autre piste.
À l'image de ce que le constructeur réalise sur une partie de sa gamme automobile, la marque étudie la faisabilité d'un système de refroidissement variable. Si la calandre des voitures BMW est un élément iconique de leur design, toutes les productions modernes ne comportent pas de simples grilles, mais sont également pourvues d'un système de caches venant s'ouvrir ou se fermer pour laisser passer plus ou moins d'air en fonction des besoins en refroidissement du moteur.

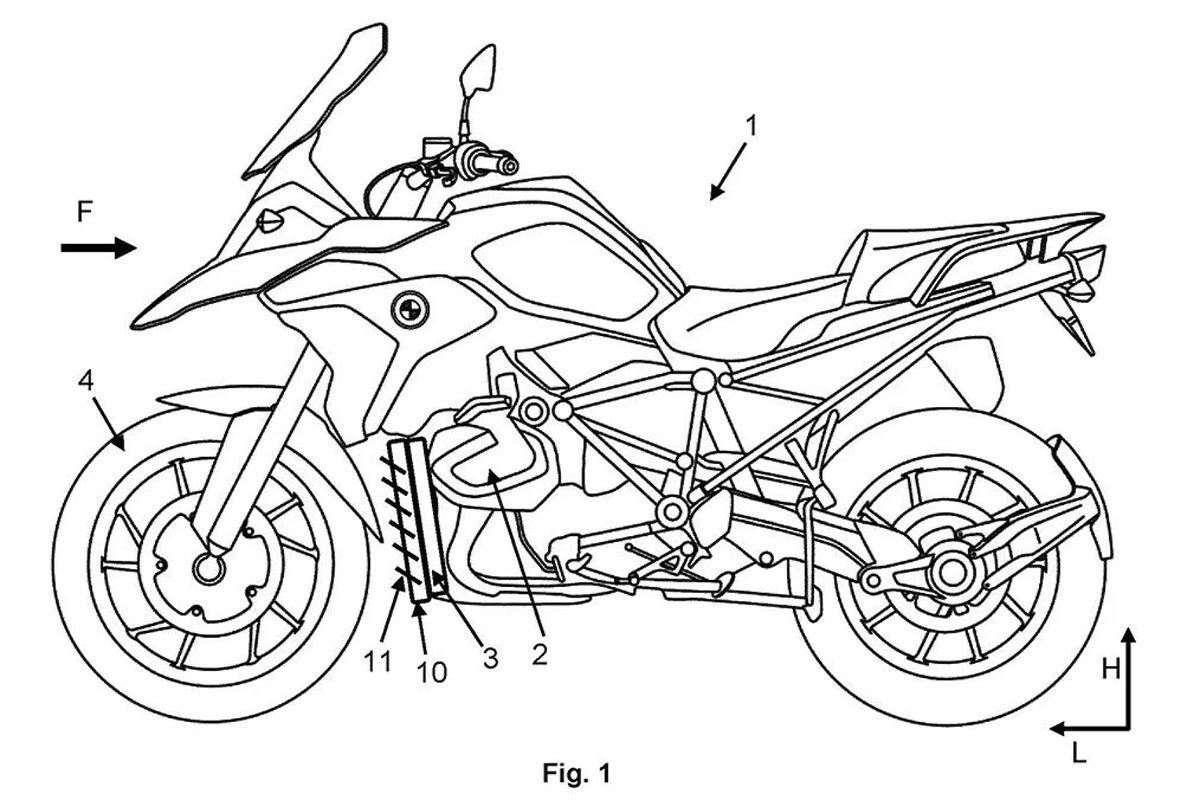

BMW a déposé un brevet qui poursuit le même objectif, mais adapté aux motos. Ce document illustre ses intentions avec l'un des moteurs Boxer de la gamme GS. On peut y voir un système à ailettes installé devant le radiateur du système de refroidissement liquide.
L'idée est la même : incliner les ailettes sur un plan horizontal lorsque le moteur est à pleine charge pour maximiser le refroidissement, mais aussi accroitre l'aérodynamisme en les refermant plus ou moins lorsque le bloc n'est pas à plein régime.
Sur une moto, le radiateur est toujours positionné là où il sera le plus exposé aux flux d'air afin d'assurer un refroidissement maximal pour être fonctionnel dans toutes les situations. Si le sur-refroidissement est aujourd'hui compensé par un thermostat interne qui régule le flux du liquide de refroidissement en fonction des besoins, la seule présence du radiateur présente un obstacle qui accroit la trainée et provoque des pertes aérodynamiques.

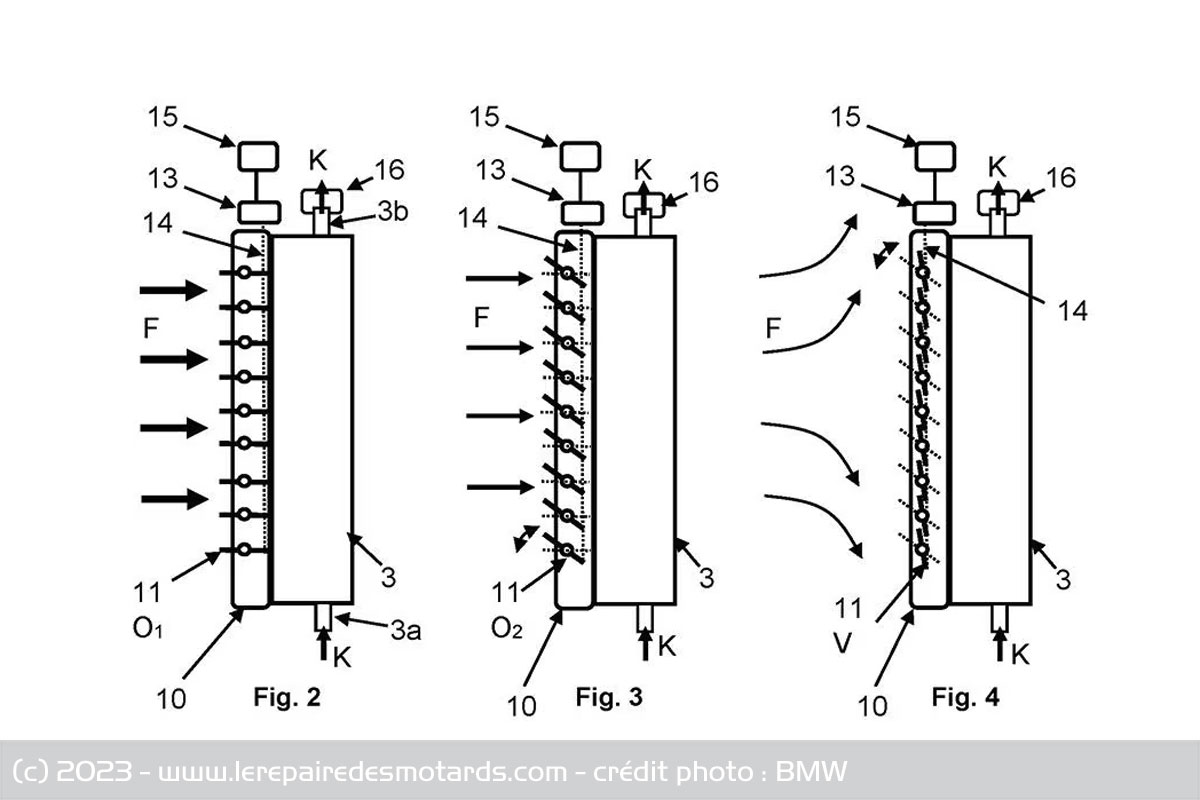

Si le brevet se veut simpliste dans son illustration, il est évident que le système qui pourrait en résulter présenterait des formes plus complexes pour assurer une meilleure pénétration de la moto.
Verra-t-on un jour un tel système installé sur une moto ? Peut-être. Mais on ne peut s'empêcher de penser qu'un tel dispositif semble mineur en comparaison de la trainée aérodynamique créée par le pilote qui reste bien supérieure. À cela s'ajoute la complexité technique du dispositif et le nombre de pièces en mouvements qui ajoutent tout ce que cela comporte de risques de pannes et de dysfonctionnements, sans compter le coût supplémentaire.
